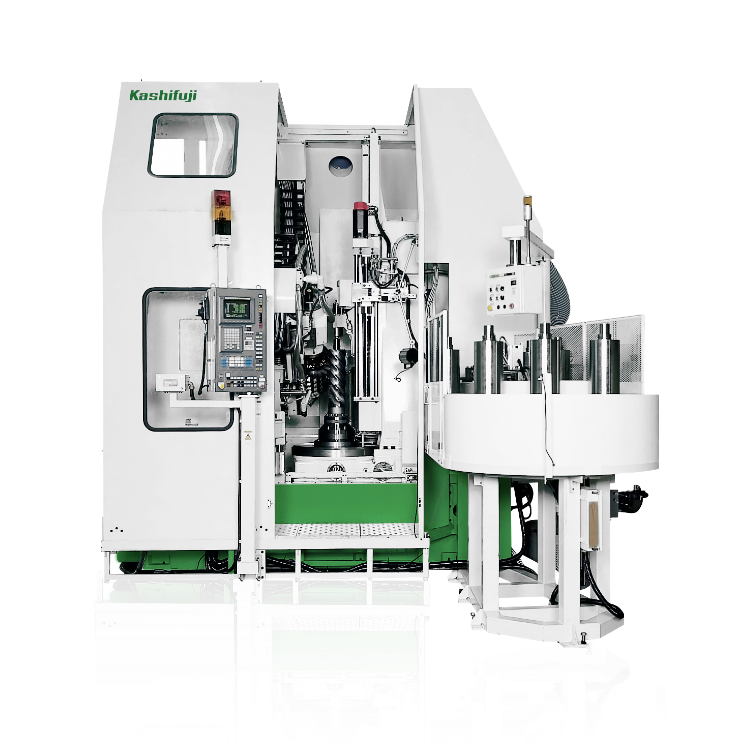

6轴CNC滚齿机

KL600R/750R

适用于加工螺旋转子的高刚性滚齿机

最大加工直径
圆柱齿轮:320mm
螺旋转子:200mm
最大加工模数
16
  • 产品特征
  • 产品规格
  • 需要拿到产品介绍・
    联系我们

产品特征

请点击图标查看详细信息。

  • 縦型ホブ盤

    竖型滚齿机

  • 摺動面きさげ加工

    导轨面手工飞刮加工

  • テーブルB/E

    工作台消隙装置

  • 自動化

    自动化

  • 機内面取り装置

    机内倒棱装置

  • ハードホビング

    硬滚

  • 加工プログラム

    加工程序

具有代表性的加工对象

・螺旋转子

高刚性

具有最合适的骨架配置的二重壁构造的床身,以宽幅度的导轨面,支撑着工作台支柱。
不但具有高度的静刚性,动刚性,而且具有很好的热刚性的主机构造。对于切削油与润滑油,在标准装备了用于调整油温的空调。
对齿宽大的螺旋转子的重切削的加工尺寸・精度的安定性,做出了贡献。

高精度

搭载工件的工作台,采用高精度的3条主涡轮与大径轮,即实现了高速转动, 也实现了高刚性与高精度。
另外,工作台消隙装置(选配),无论在什么条件,都可以长时间安定地 加工强螺旋角的螺旋转子。

对应大螺旋角工件的高精度大型刀架

对应螺旋转子的强螺旋角的滚刀架,根据螺旋方向,从垂直状态左右分开自动地进行位置定位・夹紧。
可以装的滚刀的最大直径310mm,长度455mm(如果带滚刀架自动夹紧装置,长度为400mm),确保窜刀距离300mm,高输出的主轴电机确保了从低速到高速的强力的高精度的切削。

可用于加大行程的高立柱・高支柱

采用高支柱,垂直进给距离(Z轴)达到580mm,对应齿宽厚的转子的大径滚刀加工。
高立柱的立柱臂的上下行程为1000mm,很长的工件也容易装上,卸下。
另外,立柱臂的轨道面积大,具有夹紧装置,可以确实地抓住工件进行重切削。

丰富的功能

以工件自动搬出入装置,料仓输送带为主,也有用于检查工件装入跳动的工件偏心检查装置,用于保证高精度的加工尺寸的切入变位置自动测量补正装置,可以对应长时间的自动运转。

产品规格

  • 机型

    KL600R

    KL750R

    能力

    最大加工直径

    320 mm

    320 mm

    最大转子加工直径

    130 mm

    190 mm

    最大加工模数

    模数16

    模数16

    刀座最大垂直移动距离

    580 mm

    580 mm

    刀架倾斜角度

    +30°~-60° / -120°~-135°

    +30°~-60° / -120°~-135°

    最大滚刀直径×长度

    310×400 mm

    310×400 mm

    最大窜刀距离

    300 mm

    300 mm

    滚刀转速

    30~320 rpm

    30~320 rpm

    工作台最高转速

    35 rpm

    35 rpm

    机床重量

    12000 kg

    12000 kg

    机床体积

    3680 × 3437 × 3969 mm

    3680 × 3437 × 3969 mm

需要拿到产品介绍

可以通过将所需的产品目录添加到列表中,
并在下载页面的表格中填写所需信息来下载产品目录的PDF。

  • image image

    综合目录

    下载

    我们会尽快给您答复,但有些问题可能需要一些时间,请您谅解。请注意,在我司非工作日提出的问题将在下一个工作日后处理。

关于这个产品的咨询

我们会尽快给您答复,但有些问题可能需要一些时间,请您谅解。请注意,在我司非工作日提出的问题将在下一个工作日后处理。

  • お電話でのお問い合わせのアイコン

    电话咨询

    总部营业部075-661-5271

    电话咨询请在电话询问有关KL600R/750R 的信息。

    【受理时间】 周1~周5 8:00~16:30
    (除了年底年初、5月黄金周、夏季休假、我们公司的休假日)

  • FAXでのお問い合わせのアイコン

    传真咨询

    总部营业部075-661-5270

    请使用以下的专用传真表格。

    咨询产品或其他 咨询零部件的报价或订单
返回产品一览
