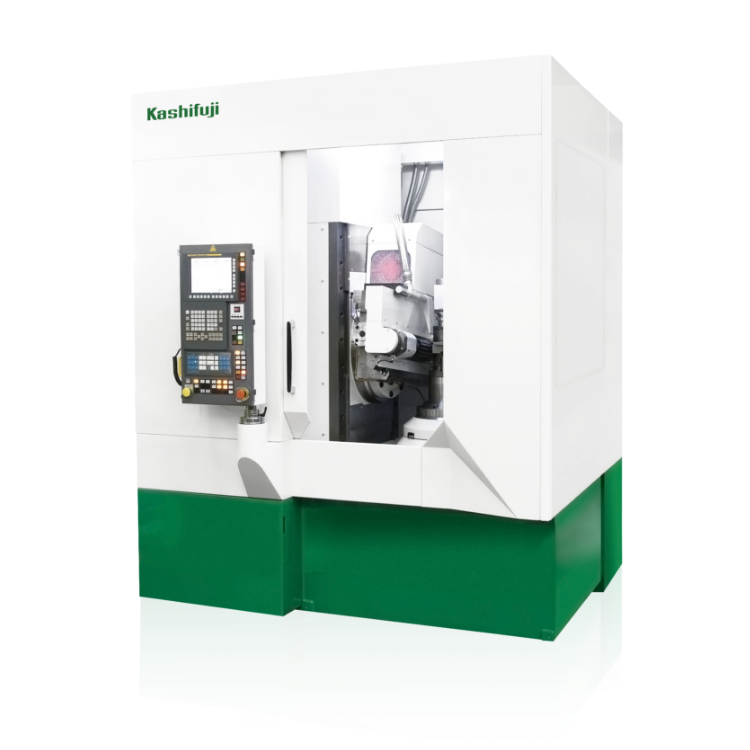

6轴CNC滚齿机

KE201/251

节省了空间,提高了刚性
完全干滚的滚齿机
(作为选配,可以选择湿滚,干滚&湿滚两用型)

最大加工直径
200/250mm
最大加工模数
模数6
  • 产品特征
  • 产品规格
  • 需要拿到产品介绍・
    联系我们

产品特征

请点击图标查看详细信息。

  • 縦型ホブ盤

    竖型滚齿机

  • 摺動面きさげ加工

    导轨面手工飞刮加工

  • テーブルB/E

    工作台消隙装置

  • 自動化

    自动化

  • 機内面取り装置

    机内倒棱装置

  • ハードホビング

    硬滚

  • 加工プログラム

    加工程序

具有代表性的加工对象

・ 乘用车变速箱大型齿轮
・ 卡车齿轮
・ 主减速环形齿轮
・ 摩托车齿轮
・ 农机齿轮
・ 建机的中型齿轮

节省了空间,提高了刚性

为了安定地进行大模数齿轮的加工,X、Y、Z轴都为轨道面。由于全轴实现了导轨面化,缩短了多余的导轨的长度,在很难利用的空间里,最合理地配置了附带机器类,达到了平而纤细的机器线条。另外,改善了机器内滚刀架周围的盖子与配线/配管的设计,外观非常精简。

两种布局方式

根据现场布局,有正面宽度较窄的类型A(标准)以及对应前后工程自动化搬运线的缩小化的类型B的两种布局方式。

安定的OBD(齿厚)

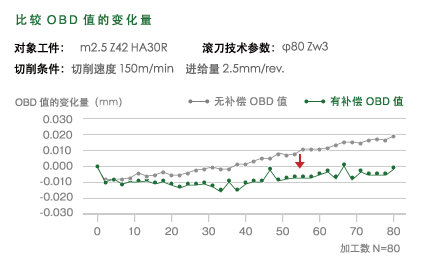

为了从冷开始就可以得到安定的加工精度,改变了以往机器的用冷却液循环来使热变形安定的方法,采用新开发的齿厚安定装置,作为标准装备,补正轴间变位量。由于利用了本装置,即使是冷开始,也可以把OBD值(齿厚)控制在±10µm以内,进行加工。

超高速干滚加工、使用水溶性切削油的高速加工

超高速干滚加工的切削速度可以达到300m/min.另外,对于无法进行干滚加工的大模数齿轮,通过使用水溶性切削油,可以达到与干滚加工匹敌的高速加工。(需要另外在机器上增加水溶性加工对策。)

减少润滑油消耗量

采用了使用低粘度油脂的润滑油加油系统。与以往的油类循环相比较,具有延长了加油循环时间的利点,大幅度降低了润滑油的消耗量。

机内倒角装置(选配)

采用4站的环状上下料装置,可以在滚齿切削加工中进行倒角、去毛刺。有效利用机内的空闲空间,滚齿切削工具轴、倒角工具轴、毛刺工具轴,3者相互独立,从机床正面操作侧,交换与调整工具都很容易。另外,滚齿切削与倒角/去毛刺的复合化,可以短缩流程线与循环时间。

产品规格

  • 机型

    KE201

    KE251

    机床性能

    最大加工直径

    200 mm

    250 mm

    最大加工模数

    模数6

    模数6

    刀座最大垂直移动距离

    240 mm

    240 mm

    刀架倾斜角度

    ±45°

    ±45°

    加工齿数范围

    3 ~ 3,000

    3 ~ 3,000

    滚刀最大转速

    150 ~ 1,400 min-1

    150 ~ 1,400 min-1

    工作台最大转速

    250 min-1

    125 min-1

  • 机型

    KE201

    KE251

    加工范围

    滚刀和工作台之间的中心距

    40 ~ 200 mm

    40 ~ 200 mm

    工作台面和顶尖之间的距离

    395 ~ 745 mm

    395 ~ 745 mm

  • 机型

    KE201

    KE251

    滚刀

    最大滚刀直径×长度

    130 × 180 mm

    130 × 180 mm

    最大主轴轴颈锥度

    NT40

    NT40

    最大窜刀距离

    150 mm

    150 mm

  • 机型

    KE201

    KE251

    电气

    总电力

    30 kVA

    30 kVA

    主电机,AC主轴电机

    15 kW

    15 kW

  • 机型

    KE201

    KE251

    占地面积与重量

    机床体积

    2,110 × 2,195 × 2,773 mm(类型A)

    2,110 × 2,195 × 2,773 mm(类型A)

    3,110 × 1,735 × 2,773 mm(类型B)

    3,110 × 1,735 × 2,773 mm(类型B)

    机床重量

    9,500 kg

    9,500 kg
